Τα καλώδια ενημέρωσης κώδικα MPO αποτελούν τη βάση της σύγχρονης καλωδίωσης κέντρων δεδομένων υψηλής-ταχύτητας. Από αναπτύξεις 400G SR8 έως 800G DR8, η επιλογή του σωστού καλωδίου ενημερωμένης έκδοσης MPO εξασφαλίζει χαμηλή απώλεια εισαγωγής, ακριβή χαρτογράφηση λωρίδας και σταθερή απόδοση φόρτου εργασίας AI.
Αυτός ο πλήρης οδηγός επεξηγεί τους τύπους ινών (OM4, OM5, OS2), τις υποδοχές MPO-12 έναντι MPO-16, τους τύπους πολικότητας (A/B/C), τις διαμορφώσεις διαχωρισμού (1:1, 1:2, 1:4) και τις βέλτιστες πρακτικές ανάπτυξης για δίκτυα 400G και 800G.
Τι είναι ένα MPO Patch Cable;
Ένα καλώδιο ενημερωμένης έκδοσης MPO (Multi-Fiber Push-On) είναι ένα καλώδιο οπτικών ινών υψηλής-πυκνότητας σχεδιασμένο για παράλληλη οπτική μετάδοση. Ενσωματώνει πολλές ίνες-συνήθως 8, 12 ή 16 ίνες-σε μία μόνο σύνδεση.
Τα καλώδια patch MPO χρησιμοποιούνται ευρέως για:
· Διασυνδέσεις πομποδέκτη 400G και 800G
· Συστάδες κέντρων δεδομένων AI
·Περιβάλλοντα ραφιών-υψηλής πυκνότητας
·Αρχιτεκτονικές φύλλων-ράχης
Η χρήση του σωστού καλωδίου patch MPO ελαχιστοποιεί τις απώλειες επιστροφής, μειώνει την υποβάθμιση του σήματος και διασφαλίζει αξιόπιστη μετάδοση υψηλής-ταχύτητας.
Τύποι καλωδίων Patch MPO: OM4, OM5, OS2
Η επιλογή του σωστού τύπου ίνας είναι κρίσιμης σημασίας για την ανάπτυξη 400G και 800G.
| Τύπος ενότητας | Συνιστώμενες ίνες | Τυπική απόσταση |
|---|---|---|
| 400G SR8 / SR4 | OM4 ή OM5 | 50–100 m |
| 800G SR8 | Καλώδιο patch OM5 MPO | Σύντομη-προσέγγιση, υποστήριξη SWDM |
| 400G DR4 / DR8 | OS2 | Έως 500 μ |
| 800G DR4 / DR8 | OS2 | Έως 500 μ |
Καλώδιο patch OM5 MPOείναι ιδανικό για μονάδες SR 800G επειδή υποστηρίζει WDM βραχέων κυμάτων (SWDM) και βελτιώνει την επεκτασιμότητα.
Καλώδιο ενημέρωσης κώδικα MPO μονής-λειτουργίας OS2απαιτείται για τις μονάδες DR να διατηρούν χαμηλή εξασθένηση σε μεσαίες αποστάσεις.
Πλήθος ινών MPO: MPO-12 έναντι MPO-16
Ο αριθμός ινών πρέπει να ταιριάζει με τη διεπαφή του πομποδέκτη.
| Μονάδα μέτρησης | Απαίτηση φυτικών ινών | Τύπος σύνδεσης |
|---|---|---|
| 400G SR8 / DR8 | 16 ίνες | MPO-16 |
| 400G SR4 / DR4 | 8 ίνες | MPO-12 |
| 800G SR8 / DR8 | 16 ίνες | MPO-16 ή 2×MPO-12 |
| 800G SR4 / DR4 | 8 ίνες | MPO-12 |
Η χρήση αταίριαστων αριθμών ινών μπορεί να προκαλέσει αποτυχία σύνδεσης ή αχρησιμοποίητα κανάλια.
Υποδοχές MPO-16είναι ολοένα και πιο κοινές σε αναπτύξεις δικτύου 800G AI λόγω των απαιτήσεων πυκνότητας λωρίδας.
Οδηγός πολικότητας MPO (Τύπος A, B, C)
Η πολικότητα διασφαλίζει τη σωστή ευθυγράμμιση Tx/Rx μεταξύ των μονάδων.
| Πόλωση | Περιγραφή | Τυπική χρήση |
|---|---|---|
| Πληκτρολογήστε-Α | Κατευθείαν- | Παλιότερα συστήματα |
| Τύπος-Β | Αντίστροφη ίνα | Απευθείας σύνδεσμοι μονάδας 400G/800G |
| Πληκτρολογήστε-C | Αναποδογυρισμένο κατά ζεύγη | Δομημένη ραχοκοκαλιά |
Για απευθείας συνδέσεις 400G και 800G,Πληκτρολογήστε-Πολικότητα Βσυνιστάται γενικά.
Η εσφαλμένη πολικότητα οδηγεί σε ασυμφωνία λωρίδας και αποτυχία αρχικοποίησης ζεύξης.
Προσδιορισμός διαμόρφωσης διαχωρισμού (1:1, 1:2, 1:4)
Τα σύγχρονα δίκτυα κέντρων δεδομένων τεχνητής νοημοσύνης χρησιμοποιούν συχνά αρχιτεκτονικές ξεμπλοκαρίσματος για να μεγιστοποιήσουν τη χρήση των θυρών.
Η διαμόρφωση διάσπασης καθορίζει τον τρόπο με τον οποίο μια θύρα-υψηλής ταχύτητας (όπως 800G) χωρίζεται σε πολλούς συνδέσμους χαμηλότερης-ταχύτητας.
Παράδειγμα Σεναρίου
Μια θύρα μεταγωγέα 800G συνδέεται με δύο NIC διακομιστή 400G.
Εάν η μονάδα 800G χρησιμοποιεί:
Μία θύρα MPO-16

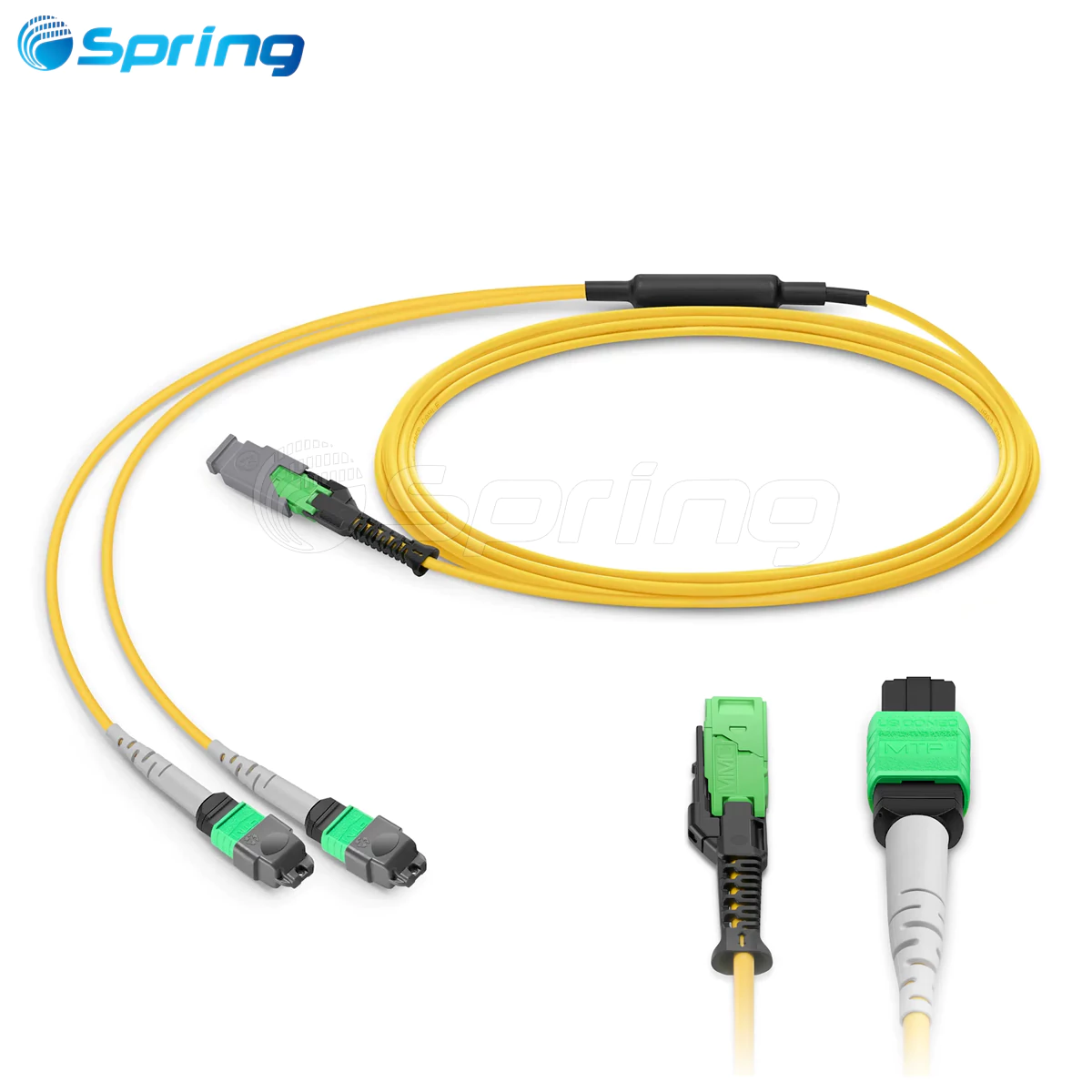

→ ΧρήσηΚαλώδιο διακοπής 1 × MPO-16 έως 2 × MPO-12
Αυτό χωρίζει 16 ίνες σε δύο συνδέσμους 8 ινών 400G.
Δύο θύρες MPO-12
→ Χρήση2 × MPO-12 patches
Κάθε θύρα MPO-12 συνδέεται ανεξάρτητα.
Κοινοί τύποι διάσπασης
| Τύπος διάσπασης | Περίπτωση χρήσης |
|---|---|
| 1:1 | 400G έως 400G |
| 1:2 | 800G έως 2×400G |
| 1:4 | 400G έως 4×100G ή 800G έως 4×200G |
Η διαμόρφωση επιμέρους παραμέτρων πρέπει να ταιριάζει
Πριν από την ανάπτυξη, επιβεβαιώστε:
Τύπος διεπαφής μονάδας (MPO-16 ή διπλό MPO-12)
Τοπολογία δικτύου (φύλλο-ράχη, TOR, ύφασμα AI)
Διαμόρφωση ταχύτητας θύρας (εγγενής ή διαχωρισμένη λειτουργία)
Ο λανθασμένος σχεδιασμός ξεσπάσματος μπορεί να προκαλέσει:
Σφάλματα χαρτογράφησης λωρίδας
Αποτυχία σύνδεσης
Απώλεια πακέτων
Χρόνος διακοπής λειτουργίας σε συμπλέγματα AI
Επιλογή MPO Patch Cables για 400G και 800G
Όταν επιλέγετε ένα καλώδιο ενημέρωσης κώδικα MPO, επαληθεύστε:
·Τύπος ινών (OM4 / OM5 / OS2)
·Αριθμός ινών (MPO-12 / MPO-16)
·Πολικότητα (Συνιστάται ο τύπος-B)
·Δομή διάσπασης (1:1 / 1:2 / 1:4)
·Φύλο σύνδεσης (ενότητα αρσενικό → καλώδιο θηλυκό)
·Τύπος Endface (APC για 400G/800G, UPC για 40G/100G)
·Μήκος καλωδίου (απόσταση + 10–20% χαλάρωση)
Η σωστή επιλογή εξασφαλίζει σταθερότητα δικτύου και μακροπρόθεσμη επεκτασιμότητα.
Λίστα ελέγχου γρήγορης επιλογής καλωδίου ενημέρωσης κώδικα MPO
| Παράμετρος | Βάση Επιλογής | Επιλογές |
|---|---|---|
| Τύπος ινών | Βασισμένο σε ενότητα | OS2 / OM4 / OM5 |
| Καταμέτρηση ινών | Με βάση τη διεπαφή | MPO-12 / MPO-16 |
| Πόλωση | Αρχιτεκτονική | Τύπος-A / B / C |
| Διάσπαση | Διαμόρφωση θύρας | 1:1 / 1:2 / 1:4 |
| Μήκος | Φυσική απόσταση | ____ μέτρα |
| Φύλο σύνδεσης | Απαίτηση ενότητας | Αρσενικό / Θηλυκό |
| Endface | Προδιαγραφές ενότητας | UPC / APC |
Συχνές ερωτήσεις σχετικά με τα καλώδια ενημέρωσης κώδικα MPO
Ε1: Μπορούν τα καλώδια ενημέρωσης κώδικα OM4 MPO να υποστηρίξουν 800G SR8;
Το OM4 μπορεί να λειτουργεί για πολύ μικρές αποστάσεις, αλλά το OM5 συνιστάται για υποστήριξη SWDM.
Ε2: Ποια πολικότητα απαιτείται για 400G SR8;
Η πολικότητα τύπου-Β χρησιμοποιείται συνήθως για άμεσες συνδέσεις.
Ε3: Γιατί ορισμένες μονάδες 800G χρησιμοποιούν διπλό MPO-12;
Για τη βελτίωση της θερμικής και μηχανικής ισορροπίας ενώ υποστηρίζει 16 λωρίδες.
Ε4: Μπορούν να συνδεθούν τα καλώδια APC και UPC MPO;
Όχι. Η ανάμειξη τελικών επιφανειών προκαλεί υψηλή απώλεια επιστροφής.
Ε5: Τι καλώδιο διακοπής χρειάζεται για 800G έως 2×400G;
Ένα καλώδιο διακοπής MPO-16 έως 2×MPO-12.
Ε6: Ποια είναι η διαφορά μεταξύ MPO-12 και MPO-16;
Το MPO-16 υποστηρίζει πλήρεις μονάδες 16 λωρίδων 400G/800G SR8 ή DR8.
συνδέστε αυτό το άρθρο εσωτερικά με:
MTP vs MPO Connectors: Οδηγός προμηθειών για κέντρα δεδομένων υψηλής-πυκνότητας
Υποδοχή MPO: Επεξήγηση συνδεσιμότητας ινών υψηλής-πυκνότητας
Η επιλογή καλωδίου ενημέρωσης κώδικα MPO επηρεάζει άμεσα την αξιοπιστία του δικτύου 400G και 800G.
Ο σωστός συνδυασμός:
Καλώδιο patch OM5 MPO
Υποδοχή MPO-16
Πληκτρολογήστε-Πολικότητα Β
Σωστή διαμόρφωση ξεμπλοκαρίσματος
εξασφαλίζει σταθερή απόδοση του κέντρου δεδομένων AI και μελλοντική-επεκτασιμότητα.
Χρησιμοποιήστε αυτόν τον οδηγό ως τεχνική αναφορά όταν σχεδιάζετε σύγχρονα-δίκτυα οπτικών ινών υψηλής πυκνότητας.
